Гідравлічні фільтри
Гідравлічні фільтри (Hydraulic Filters) встановлюються у різних ділянках гідравлічною системою або гідроприводом.
Для запобігання передчасному зносу та пошкодженню компонентів системи необхідно видалення забруднювачів із потоку гідрорідини.
Джерела забруднення потрапляють у робочу рідину найрізноманітнішими шляхами, іноді дуже незвичайними, тому ніколи не можна бути впевненим у чистоті гідравлічного масла, хоч би яким "чистим" воно здавалося.
Підготовка гідравлічної робочої рідини в процесі експлуатації гідросистеми включає фільтрацію твердих частинок, фільтрацію мулу, видалення повітря, фільтрацію води, фільтрацію хімічних забруднень.
Найчастіше основи, з якої виготовляють гідрофільтри - це спеціальний папір або синтетичний нетканий матеріал, армований дрібною металевою нержавіючою сіткою.
Також бувають сітчасті основи, виготовлені з тонкого нержавіючого дроту, щілинні елементи з металевих пластин, об'ємні фільтроелементи з нетканого полотна.
Типи гідравлічних фільтрів:
- гідравлічні фільтри всмоктування (Hydraulic Suction Filters In Tank & Suction Filters In-Line);
- гідравлічні фільтри лінійні (Hydraulic In-Line Filters);
- зливні гідравлічні фільтри повернення (Hydraulic Return Line Filters) поділяються на:
магістральні зливні (поворотні) гідравлічні фільтри (Return Filters In-Line);
занурювальні зливні (поворотні) гідравлічні фільтри (Return Filters In Tank);
занурювальні поворотні та всмоктувальні (Return & Suction Filters in Tank);
- обхідні гідравлічні фільтри (Strainers);
- фільтри сапуна (Tank Breathers).
Більше про гідравличні фільтри
- Art.: SPH9888
- Made in: SWISS
- Art.: P171532
- Made in: Italy
- Внешний диаметр (мм): 70, 104
- Внутренний диаметр (мм): 28, 956
- Длина (мм): 128, 016
- Основное применение: DONALDSON FHKFSK ASSY
- Made in: Italy
- Внешний диаметр (мм): 88, 9
- Внутренний диаметр (мм): 50, 038
- Длина (мм): 329, 946
- Основное применение: ARGO P2093301
- Made in: USA
- Внешний диаметр (мм): 50.8
- Внутренний диаметр (мм): One End
- Длина (мм): 208.8
- Замены: Pall HC9800FKS8H, HC9800FUS8H
- Art.: HY 90394
- Made in: SWISS
- Art.: P175112
- Made in: Italy
- Внешний диаметр (мм): 64, 008
- Внутренний диаметр (мм): 28, 956
- Длина (мм): 230, 886
- Основное применение: ARGO V3072308
- Art.: H4101
- Made in: Indonesia
- Внешний диаметр (мм): 144
- Внутренний диаметр (мм): 96.5
- Высота (мм): 249
- Основное применение: YN52V01011P1 KOBELCO
- Шаг резьбы: 4 7/16"X11 G
- Made in: USA
- Внешний диаметр (мм): 44.5
- Внутренний диаметр (мм): One End
- Длина (мм): 208.8
- Замены: Pall HC9020FKT8H, HC9020FUT8H
- Art. : HY18446
- Made in: SWISS
- Art.: BT8879-MPG
- Made in: USA
- Внешний диаметр (мм): 119.9
- Длина (мм): 292.9
- Замены: Timberjack F434370
- Заметка: Can be used with OB8771, OB8772, OB8773, OB8781, OB8783 filter bases.
- Используется: Caterpillar, Timberjack, Volvo Equipment
- Резьба: 1 3/4
- Art. : P171534
- Made in: USA
- Внешний диаметр (мм): 70, 104
- Внутренний диаметр (мм): 28, 956
- Длина (мм): 128, 016
- Основное применение: DONALDSON FHKFSK ASSY
- Art.: HY19234
- Made in: SWISS

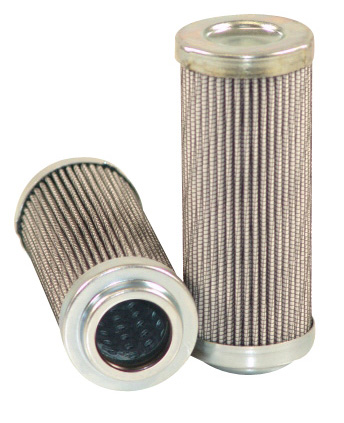

- Art.: SH52203
- D1 (mm): 78.0
- D2 (mm): 39.5
- H1 (mm): 235.0
- H2 (mm): 229.0
- Made in: SWISS
- Art.: BT8316-MPG
- Made in: USA
- Внешний диаметр (мм): 93.7
- Длина (мм): 141.3
- Замены: Allison 23042062
- Используется: Allison Transmissions
- Резьба: 1 1/2
- Art.: PT9452
- Made in: USA
- Внешний диаметр (мм): 154.0
- Длина (мм): 438.2
- Замены: Hitachi 4656608; John Deere 4656608
- Используется: Hitachi Excavators, Loaders; John Deere Excavators, Forestry Swing Machines
- Art.: HY10331
- Made in: SWISS
- Art.: PT441
- Made in: USA
- Внешний диаметр (мм): 65.1
- Длина (мм): 277.0
- Замены: Komatsu 130-60-48210
- Используется: Fai, Komatsu Equipment
- Содержит: Spring Reinforced Centertube

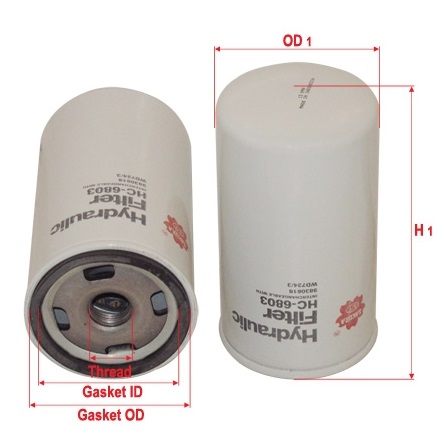

- Art.: HC6803
- Made in: Indonesia
- Внешний диаметр (мм): 76
- Высота (мм): 140
- Основное применение: 000 983 0623 GULDNER
- Шаг резьбы: 3/4"X16

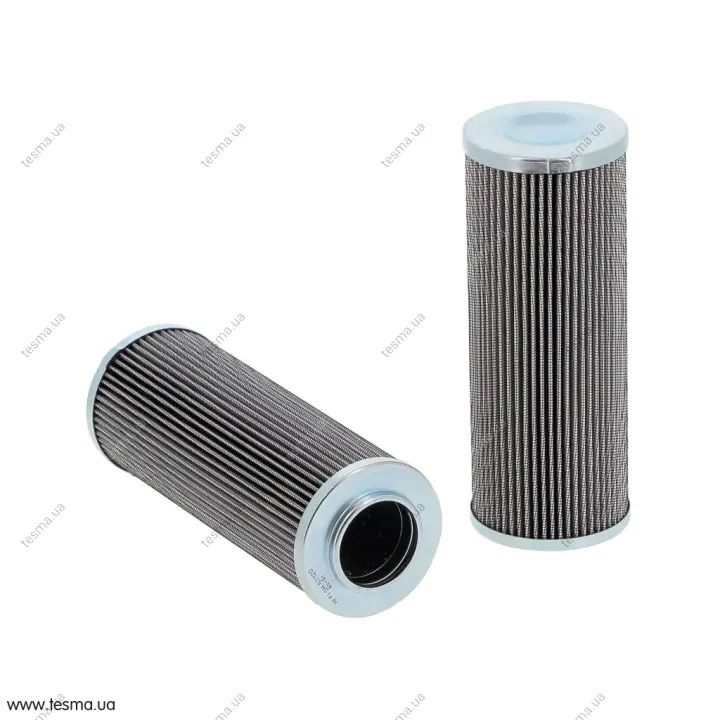

- Art. : SH57120
- D1 (mm): 80.0
- D2 (mm): 42.5
- H1 (mm): 208.0
- H2 (mm): 202.5
- Made in: FRANCE

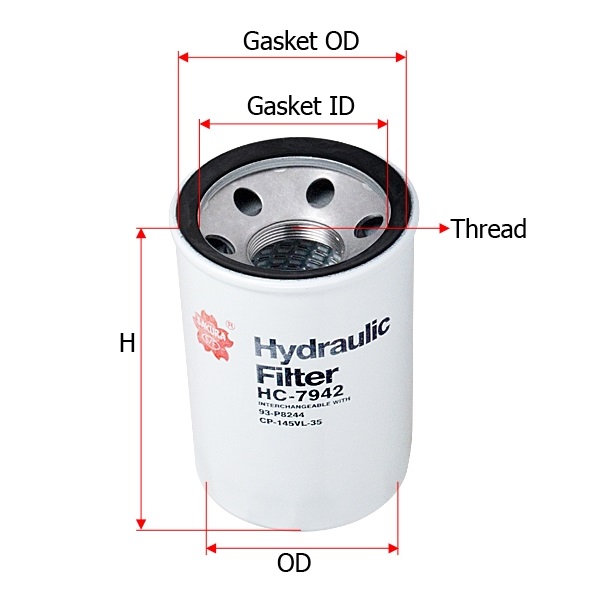

- Art.: HC-7942
- Made in: Indonesia
- Внешний диаметр (мм): 93
- Высота (мм): 145
- Основное применение: 93-P8244 CAPA
- Шаг резьбы: 1 1/2"X16
- Art. : SH52131
- D1 (mm): 90.0
- D2 (mm): 39.5
- H1 (mm): 398.0
- H2 (mm): 393.0
- Made in: FRANCE

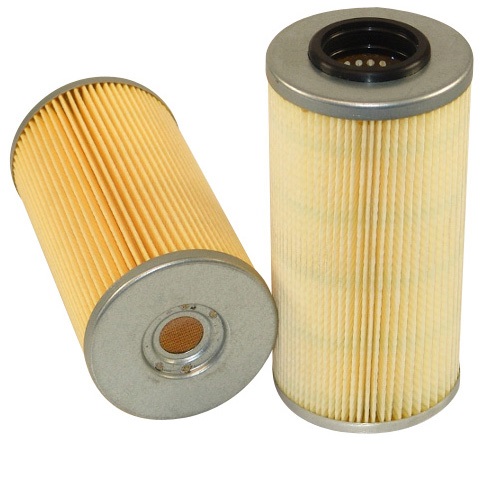

- Art. : HY90290
- Made in: SWISS
- Art. : SH63624
- D1 (mm): 100.0
- D2 (mm): 47.0
- D3 (mm): 46.0
- H1 (mm): 212.0
- H2 (mm): 139.0
- Made in: FRANCE
- Art. : CCH301FV1
- Made in: Italy
Гідравлічні фільтри (Hydraulic Filters) використовуються в системах гідравлічного приводу для очищення гідравлічної рідини від забруднень.
Ці фільтри є критично важливими для забезпечення ефективної та надійної роботи гідравлічних систем, які використовуються в автомобілях, промислових машинах, сільськогосподарській техніці та іншій важкій техніці.
Основні Функції Гідравлічних Фільтрів
-
Очищення Рідини: Гідравлічні фільтри видаляють частки бруду, металеві стружки, водяні конденсатори та інші забруднення з гідравлічної рідини, яка циркулює по системі. Це допомагає уникнути зношування і поломок компонентів системи.
-
Захист Компонентів: Чистота гідравлічної рідини критична для запобігання пошкодженням насосів, клапанів, циліндрів і інших компонентів системи.
-
Подовження Терміну Служби: Регулярне очищення рідини продовжує термін служби гідравлічних компонентів і знижує витрати на ремонт і обслуговування.
Компоненти Гідравлічних Фільтрів
-
Фільтраційний Елемент: Основна частина фільтра, яка відповідає за очищення рідини. Може бути виготовлений з різних матеріалів, таких як папір, синтетичні волокна або металеві сітки. Фільтраційний елемент може мати різні розміри пор і типи конструкцій.
-
Корпус Фільтра: Зовнішня частина фільтра, яка утримує фільтраційний елемент і забезпечує герметичність. Може бути виготовлений з металу або пластику.
-
Вхідні та Вихідні Порти: Місця, через які рідина входить у фільтр і виходить після очищення. Порти мають герметичні з’єднання для запобігання витоків.
-
Клапан Бічного Потоку: Деякі фільтри мають клапан, який дозволяє гідравлічній рідині обходити фільтр, якщо він забитий або замерзлий, щоб запобігти зниженню тиску в системі.
-
Клапан Скидання Тиску: Встановлюється для підтримання оптимального тиску в системі і запобігання надмірному навантаженню на фільтраційний елемент.
Типи Гідравлічних Фільтрів
-
Суконні Фільтри: Мають фільтраційний елемент, виготовлений з текстильного матеріалу або нетканого полотна. Зазвичай використовуються для фільтрації грубих часток.
-
Сіткові Фільтри: Використовують металеві сітки з різними розмірами осередків для фільтрації великих часток. Зазвичай застосовуються для попереднього очищення.
-
Картриджні Фільтри: Мають фільтраційний елемент у вигляді картриджа, який можна замінити без заміни всього фільтра. Використовуються для очищення дрібних часток і забруднень.
-
Магнітні Фільтри: Оснащені магнітами, які притягують металеві частки, що знаходяться в рідині. Зазвичай використовуються в комбінації з іншими типами фільтрів.
Обслуговування та Заміна
-
Регулярна Перевірка: Періодично перевіряйте стан фільтра на наявність забруднень і накопичення часток.
-
Заміна Фільтра: Заміна фільтра повинна відбуватися згідно з рекомендаціями виробника обладнання або на основі пробігу/використання. Зазвичай це робиться кожні 500-1000 годин роботи або за іншими рекомендаціями.
-
Очищення: Деякі фільтри можуть бути очищені, проте більшість фільтрів потребують заміни після накопичення забруднень.
Переваги Використання Гідравлічних Фільтрів
-
Зменшення Зносу: Очищення рідини зменшує знос компонентів системи, що подовжує їх термін служби.
-
Покращення Ефективності: Чиста рідина забезпечує кращу продуктивність і ефективність роботи гідравлічної системи.
-
Зниження Витрат: Регулярне обслуговування та заміна фільтрів знижують витрати на ремонт і технічне обслуговування.
Гідравлічні фільтри є важливими компонентами для забезпечення надійної та ефективної роботи гідравлічних систем. Правильне обслуговування і своєчасна заміна фільтрів допомагає підтримувати систему в ідеальному стані і забезпечує її довговічність.
