Хрестовини карданного валу
Хрестовини трансмісії, також відомі як хрестовини карданного валу, є важливими компонентами трансмісійної системи автомобіля.
Вони забезпечують гнучке з'єднання між двома валами, які передають обертовий момент від двигуна до коліс автомобіля, дозволяючи їм змінювати кут нахилу під час руху.
Функції хрестовини трансмісії:
-
Передача обертального моменту: Основна функція хрестовин - забезпечувати передачу обертального моменту від двигуна через карданний вал на ведучі колеса автомобіля.
-
Компенсація кутів нахилу: Під час руху автомобіля, особливо на нерівностях, кут між валами може змінюватися. Хрестовина дозволяє валах обертатися під кутом, компенсуючи зміни нахилу трансмісії та підвіски.
-
Забезпечення плавної роботи трансмісії: Хрестовини мінімізують вібрації, які виникають під час передачі крутного моменту під кутом, що забезпечує плавну роботу трансмісії і зменшує знос деталей.
Конструкція хрестовини:

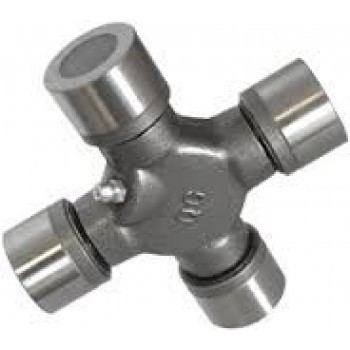

Хрестовина складається з центрального "хреста" або корпусу, на кінцях якого є шипи, що розташовані під кутом 90 градусів один до одного. На кожному шипі знаходяться підшипники, які обертаються всередині вилок карданного валу. Ця конструкція дозволяє хрестовині витримувати обертальні рухи під різними кутами без перевантаження.
Переваги хрестовин трансмісії:
-
Гнучкість в роботі: Завдяки своїй конструкції хрестовини дозволяють валах обертатися під різними кутами без втрати ефективності, що важливо при рухові по нерівній поверхні або під час змін положення підвіски.
-
Міцність і довговічність: Високоякісні хрестовини виготовляються зі стійких до зносу матеріалів, таких як сталь, що забезпечує їх тривалу експлуатацію навіть в умовах високих навантажень.
-
Захист від вібрацій і шуму: Плавне обертання хрестовин дозволяє зменшити рівень вібрацій та шуму, що виникають під час роботи трансмісії, що сприяє комфорту водія та пасажирів.
Проблеми з хрестовинами та їх обслуговування:
-
Знос підшипників: Підшипники хрестовини можуть зношуватися через тривалий час експлуатації або недостатнє змащення. Це може призвести до підвищених вібрацій і шуму, а також до пошкодження інших деталей трансмісії.
-
Корозія: Хрестовини, які не мають належного захисту від вологи або бруду, можуть піддаватися корозії, що впливає на їх працездатність.
-
Несправності через перевантаження: Якщо хрестовина піддається занадто великим навантаженням, наприклад, через агресивне водіння або буксирування важких вантажів, вона може тріснути або деформуватися.
Ознаки несправності хрестовин:
-
Вібрації при русі: Якщо відчуваються вібрації на високих швидкостях або при зміні крутного моменту, це може бути ознакою зносу або несправності хрестовини.
-
Стуки при перемиканні передач або старті: Несправні хрестовини можуть викликати характерні стуки або удари при рушанні з місця або перемиканні передач.
-
Шум і скрип при поворотах: Якщо хрестовини недостатньо змащені або пошкоджені, при поворотах можна чути скрипучі звуки або металевий скрегіт.
Обслуговування хрестовин:
-
Регулярне змащення: Багато хрестовин мають мастильні ніпелі для змащування. Регулярна подача мастила допомагає зменшити знос підшипників і подовжити термін служби хрестовини.
-
Перевірка стану: Під час планового технічного обслуговування важливо перевіряти хрестовини на предмет зносу, корозії або тріщин.
-
Заміна при необхідності: Якщо виявляються пошкодження або значний знос, хрестовини слід замінити для запобігання більш серйозним поломкам трансмісії.
Висновок:
Хрестовини трансмісії є невід'ємним елементом, що забезпечує ефективну роботу карданного валу і всієї трансмісійної системи. Їх належний догляд, регулярне обслуговування і своєчасна заміна у разі зносу є важливими умовами для підтримання автомобіля в хорошому технічному стані та забезпечення безпечної експлуатації.
- Made in: Japan
- Вес Брутто: 250 g
- Вес Нетто: 180 g
- Диаметр обоймы, мм: 20, 02
- Размер, мм: 54, 8
- Стопор (D x T, Тип): 22.5 X 1.1 , I
- Made in: Japan
- Вес Брутто: 250 g
- Вес Нетто: 180 g
- Диаметр обоймы, мм: 20, 02
- Размер, мм: 54, 8
- Стопор (D x T, Тип): 22.5 X 1.1 , I
- Made in: Japan
- Вес Брутто: 580 g
- Вес Нетто: 510 g
- Диаметр обоймы, мм: 28
- Размер, мм: 80
- Стопор (D x T, Тип): 31 X 1.5 , IA
- Made in: Japan
- Вес Брутто: 340 g
- Вес Нетто: 275 g
- Диаметр обоймы, мм: 25
- Размер, мм: 63, 8
- Стопор (D x T, Тип): 28 X 1.35 , I
- Made in: Japan
- Вес Брутто: 590 g
- Вес Нетто: 500 g
- Диаметр обоймы, мм: 28
- Размер, мм: 80
- Стопор (D x T, Тип): 31 X 1.5 , IA
- Made in: Japan
- Вес Брутто: 720 g
- Вес Нетто: 610 g
- Диаметр обоймы, мм: 28, 57
- Примечание: INSIDE SNAP
- Размер, мм: 65, 11
- Стопор (D x T, Тип): 25.4 X 2.4 , III
- Made in: Japan
- Вес Брутто: 230 g
- Вес Нетто: 180 g
- Диаметр обоймы, мм: 20, 02
- Размер, мм: 54, 8
- Стопор (D x T, Тип): 22.5 X 1.1 , I
- Made in: Japan
- Вес Брутто: 230 g
- Вес Нетто: 180 g
- Диаметр обоймы, мм: 20, 02
- Размер, мм: 54, 8
- Стопор (D x T, Тип): 22.5 X 1.1 , I
- Made in: Japan
- Вес Брутто: 590 g
- Вес Нетто: 500 g
- Диаметр обоймы, мм: 28
- Размер, мм: 80
- Стопор (D x T, Тип): 31 X 1.5 , IA
- Made in: Japan
- Вес Брутто: 310 g
- Вес Нетто: 240 g
- Диаметр обоймы, мм: 22, 5
- Примечание: INSIDE SNAP
- Размер, мм: 37, 6
- Стопор (D x T, Тип): 19.5 X 1.35 , III
- Made in: Japan
- Вес Брутто: 650 g
- Вес Нетто: 600 g
- Диаметр обоймы, мм: 30
- Примечание: INSIDE SNAP
- Размер, мм: 58, 1
- Стопор (D x T, Тип): 27.5 X 1.5 , III
- Made in: Japan
- Вес Брутто: 1360 g
- Вес Нетто: 1260 g
- Диаметр обоймы, мм: 35
- Размер, мм: 99
- Стопор (D x T, Тип): 38 X 1.5 , I
- Made in: Japan
- Вес Брутто: 2250 g
- Вес Нетто: 2000 g
- Диаметр обоймы, мм: 47
- Размер, мм: 124
- Стопор (D x T, Тип): PLATE
- Made in: Japan
- Вес Брутто: 2400 g
- Вес Нетто: 2200 g
- Диаметр обоймы, мм: 47
- Размер, мм: 138
- Стопор (D x T, Тип): PLATE
- Made in: Japan
- Вес Брутто: 1360 g
- Вес Нетто: 1260 g
- Диаметр обоймы, мм: 35
- Размер, мм: 99
- Стопор (D x T, Тип): 38 X 1.5 , I
- Made in: Japan
- Вес Брутто: 3500 g
- Вес Нетто: 3150 g
- Диаметр обоймы, мм: 50
- Размер, мм: 159
- Стопор (D x T, Тип): PLATE
- Made in: Japan
- Вес Брутто: 1450 g
- Вес Нетто: 1250 g
- Диаметр обоймы, мм: 36
- Размер, мм: 110, 3
- Стопор (D x T, Тип): 39 X 1.5 , I
- Made in: Japan
- Вес Брутто: 380 g
- Вес Нетто: 295 g
- Диаметр обоймы, мм: 23, 82
- Размер, мм: 66
- Стопор (D x T, Тип): 27 X 1.5 , I A
- HOLE PITCH: 49, 22
- Made in: Japan
- Вес Брутто: 3400 g
- Вес Нетто: 3100 g
- Примечание: 7C 4LWT
- Размер, мм: 148, 38
- Made in: Japan
- Вес Брутто: 2500 g
- Вес Нетто: 2300 g
- Диаметр обоймы, мм: 47
- Размер, мм: 144
- Стопор (D x T, Тип): PLATE
- Made in: Japan
- Вес Брутто: 250 g
- Вес Нетто: 180 g
- Диаметр обоймы, мм: 20
- Размер, мм: 57
- Стопор (D x T, Тип): 21.5 X 1.2 , I B
- Made in: Japan
- Вес Брутто: 2400 g
- Вес Нетто: 2200 g
- Диаметр обоймы, мм: 47
- Размер, мм: 130, 11
- Стопор (D x T, Тип): PLATE
- Made in: Japan
- Вес Брутто: 2500 g
- Вес Нетто: 2300 g
- Диаметр обоймы, мм: 47
- Размер, мм: 144
- Стопор (D x T, Тип): PLATE
Хрестовини карданного валу є критично важливими компонентами системи приводу автомобіля, які забезпечують передачу крутного моменту від двигуна до коліс через карданний вал.
Ось детальний огляд хрестовин карданного валу:
Що таке Хрестовина Карданного Валу?
Хрестовина карданного валу, також відома як карданна хрестовина або карданний шарнір, є механічним елементом, що забезпечує з’єднання між двома частинами карданного валу, дозволяючи їм обертатися під кутом один до одного.
Конструкція
-
Основні Компоненти:
- Хрестовина: Основний компонент, що має форму хреста і складається з чотирьох обертових валів або «руків’їв».
- Шарніри: Кожен кінець валів має шарніри, які дозволяють рухатися під кутом.
- Підшипники: Внутрішні підшипники або втулки, які зменшують тертя і зношування в шарнірах.
-
Матеріали:
- Хрестовини виготовляються з високоякісних металів, таких як сталь або алюміній, щоб витримувати великі навантаження і забезпечувати довговічність.
-
Встановлення:
- Хрестовини встановлюються в карданний вал за допомогою пінів або болтів, які забезпечують їх стабільність і запобігають роз’єднанню.
Функції
-
Передача Крутного Моменту:
- Хрестовини передають крутний момент від двигуна до трансмісії та коліс, дозволяючи карданному валу обертатися під різними кутами.
-
Компенсація Зміщень:
- Вони компенсують зміщення і нахили карданного валу, які виникають через підвіску і дорожні умови, забезпечуючи плавність руху і зменшення вібрацій.
-
Зменшення Вібрацій:
- Хрестовини допомагають зменшити вібрації і шум, які можуть виникати при передачі крутного моменту через карданний вал.
Переваги
-
Гнучкість:
- Хрестовини дозволяють карданному валу обертатися під різними кутами, що необхідно для забезпечення безперебійної роботи трансмісії.
-
Надійність:
- Якісно виготовлені хрестовини мають високу стійкість до зношування і можуть витримувати великі навантаження.
-
Плавність Руху:
- Зменшують вібрації та шум, забезпечуючи комфортну їзду.
Недоліки
-
Знос:
- Хрестовини з часом можуть зношуватися, що може призвести до збільшення вібрацій і шуму в автомобілі.
-
Вартість:
- Замінити хрестовини може бути дорого, особливо якщо потрібно замінювати весь карданний вал.
-
Технічне Обслуговування:
- Потребують регулярного обслуговування та перевірки, щоб уникнути серйозних проблем з трансмісією.
Проблеми та Симптоми
-
Вібрації:
- Якщо хрестовини зношені або пошкоджені, може виникати сильна вібрація в автомобілі, особливо при прискоренні.
-
Шум:
- Неправильно встановлені або зношені хрестовини можуть викликати гучний шум під час руху.
-
Занедбаність:
- Поява гри або люфту в карданному валу може бути ознакою зношених хрестовин.
Обслуговування та Замена
-
Регулярна Перевірка:
- Регулярно перевіряйте стан хрестовин під час технічного обслуговування автомобіля. Перевіряйте на наявність люфту, вібрацій і шумів.
-
Своєчасна Заміна:
- Якщо ви помітили ознаки зношування або пошкодження, замініть хрестовини якнайшвидше, щоб уникнути подальших пошкоджень трансмісії.
-
Установка:
- При заміні хрестовин важливо забезпечити правильну установку та балансування карданного валу, щоб уникнути вібрацій і шумів.
Хрестовини карданного валу є важливими для забезпечення плавної та ефективної передачі крутного моменту від двигуна до коліс. Регулярне обслуговування і своєчасна заміна зношених компонентів допоможуть підтримувати автомобіль у відмінному технічному стані і забезпечити комфортну їзду.
У каталозі TESMA представлена категорія Хрестовини для легкових авто, вантажівок і спецтехніки. У наявності оригінальні товари (OEM) та якісні аналоги від перевірених виробників.
Зручний підбір дозволяє знайти Хрестовини за параметрами, OEM-номером або виробником. Актуальний асортимент на складі забезпечує швидке відвантаження та мінімальні строки доставки.
Працюємо в в Україні компанії Тесма та по всій Україні: оптові ціни, продаж з ПДВ, професійна консультація та допомога у підборі.
