Привід колеса
Шарнір рівних кутових швидкостей, ШРКШ (Constant-Velocity Joint) - гомокінетичний шарнір, що забезпечує передачу моменту, що крутить, при кутах повороту до 70 градусів відносно осі.
Існують різні конструкції ШРКШів:
- сухарикові або кулачкові - застосовуються в основному на вантажівках, так як при високих швидкостях обертання валу схильні до перегріву;
- кулачково-дискові;
- кулькові - з ділильними канавками, з ділильними важелями, зі зміщеними ділильними канавками, з непаралельними ділильними канавками - найбільш поширені сьогодні, перші варіанти були розроблені в 1920-і роки;
- трипод - зі сферичними роликами та вилкою допускають великі осьові переміщення, але при цьому нелінійна зміна швидкості при обертанні під кутом - часто використовуються як внутрішні та встановлюються з боку приводу, а не колеса;
- спарені карданні - зістиковані один з одним два карданні шарніри, які взаємно компенсують нерівномірність обертання один одного, сьогодні застосовуються на вантажівках, тракторах, будівельній техніці.
Найбільш поширений сьогодні кульковий ШРКШ складається з шести кульок, зовнішнього та внутрішнього кілець з прорізами під кульки, які з'єднуються з приводним валом шліцевим з'єднанням, та сепаратора, що утримує кульки.
Шарніри рівних кутових швидкостей завжди герметизуються пильовиком, так як розташування шарніра сприяє попаданню в нього пилу, який швидко виводить його з ладу.
Ресурс ШРКШ сучасних автомобілів за дотримання герметичності чохла дуже великий і можна порівняти з ресурсом самого автомобіля.

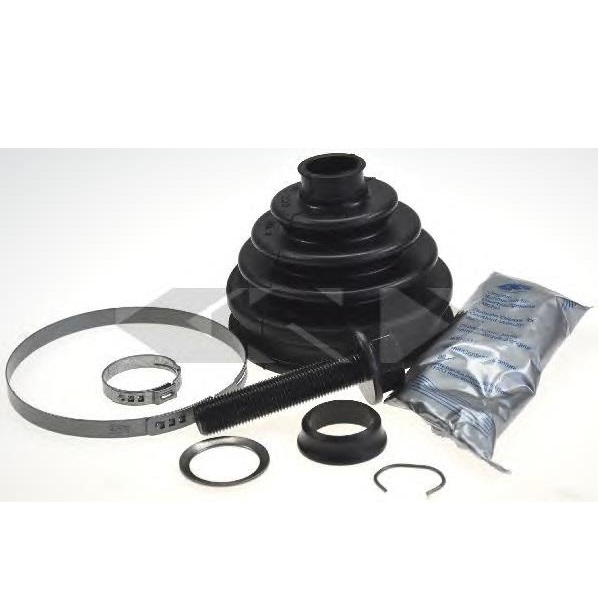

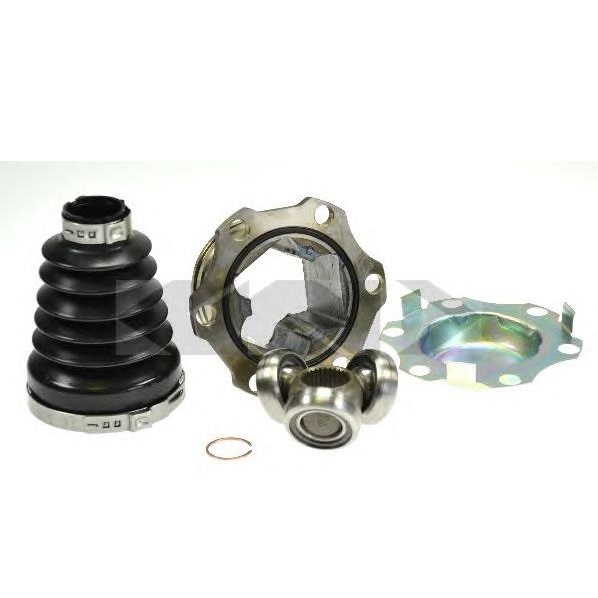

- Art.: 25307
- Made in: UK

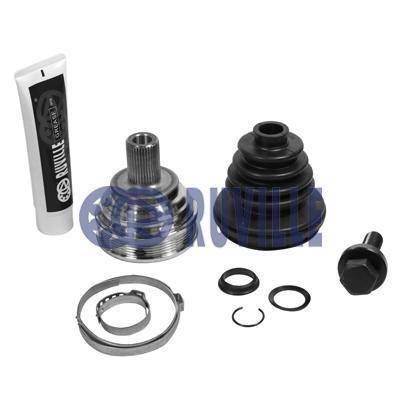

- Art.: 75433
- Made in : Germany

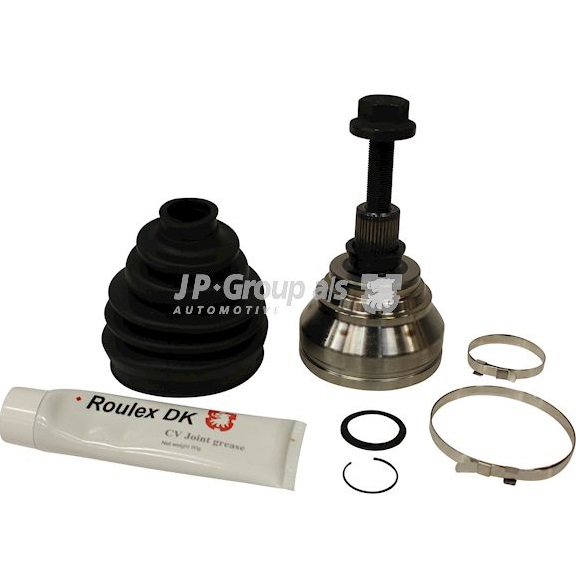

- Art.: 1143300510
- Made in : EU

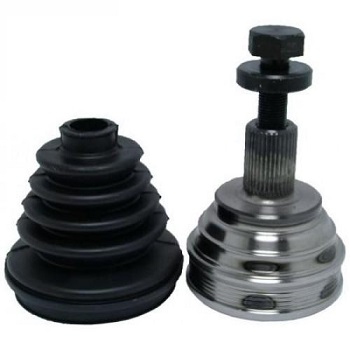

- Art.: 1K0498099E
- Made in : Germany
Шарнір Рівних Кутових Швидкостей, ШРКШ (Constant-Velocity Joint, CV Joint)
Шарнір рівних кутових швидкостей (ШРКШ) є важливою частиною автомобільної трансмісії, яка забезпечує передачу обертального моменту від диференціала до коліс при збереженні постійної швидкості обертання, навіть при зміні кута між приводним валом і колесами. Це особливо важливо в передньопривідних автомобілях і автомобілях з незалежною підвіскою.
Основні Типи Шарнірів Рівних Кутових Швидкостей
-
Шарніри Типу Бала (Ball-Type CV Joints):
- Опис: Має сферичні кульки, які рухаються в кільцевих канавках. Зазвичай використовуються в передньопривідних автомобілях і мають відносно компактну конструкцію.
- Типи:
- Шарнір Бота (Outer CV Joint): Розташований на зовнішньому кінці приводного валу, біля колеса. Забезпечує передачу крутного моменту при зміні кута підвіски.
- Шарнір Садліна (Inner CV Joint): Розташований біля диференціала або трансмісії. Забезпечує передачу крутного моменту при зміні кута підвіски.
-
Шарніри Типу Роликових Роликів (Roller-Type CV Joints):
- Опис: Використовують ролики замість кульок для передачі обертального моменту. Це дозволяє витримувати більші навантаження, що робить їх популярними у важких автомобілях і позашляховиках.
- Типи:
- Роликовий Шарнір (Outer Roller Joint): Розташований на зовнішньому кінці приводного валу.
- Внутрішній Роликовий Шарнір (Inner Roller Joint): Розташований біля диференціала.
Конструкція і Матеріали
-
Матеріали:
- Сталь: Основний матеріал для виготовлення корпусу і компонентів шарніра.
- Тефлон і Синтетичні Матеріали: Використовуються для виготовлення ущільнювачів і зменшення тертя.
-
Конструкція:
- Корпус: Зазвичай виготовляється з міцної сталі або легкого сплаву для забезпечення стійкості до навантажень.
- Кульки або Ролики: Переміщуються в канавках або жолобах для забезпечення передачі обертального моменту.
- Ущільнювачі: Запобігають потраплянню бруду і вологи всередину шарніра.
Функції і Призначення
-
Передача Крутного Моменту:
- Забезпечує передачу обертального моменту від трансмісії до коліс без втрати потужності при зміні кута між валом і колесами.
-
Компенсація Зміни Кутів:
- Дозволяє колесам змінювати кут під час поворотів або руху по нерівній поверхні, зберігаючи постійну швидкість обертання.
-
Зменшення Вібрацій і Шуму:
- Допомагає зменшити вібрації і шум, забезпечуючи плавний і тихий рух автомобіля.
Обслуговування і Ремонт
-
Регулярна Перевірка:
- Перевіряйте стан шарніра на наявність шуму, вібрацій або люфтів. Наявність таких ознак може свідчити про необхідність заміни або ремонту.
-
Заміна:
- Якщо шарнір виявився пошкодженим або зношеним, його необхідно замінити, щоб уникнути подальших пошкоджень трансмісії та забезпечити безпеку на дорозі.
-
Змащування:
- Шарніри CV мають бути заповнені спеціальним мастилом, яке потрібно перевіряти і при необхідності замінювати.
Переваги і Недоліки
-
Переваги:
- Комфорт: Забезпечують плавний і комфортний рух завдяки зменшенню вібрацій і шуму.
- Безпека: Допомагають забезпечити точність управління і стабільність автомобіля.
- Довговічність: Якісні шарніри можуть забезпечити тривалий термін служби при правильному обслуговуванні.
-
Недоліки:
- Знос: Підлягають зносу з часом, що може призвести до необхідності заміни.
- Вартість Ремонту: Ремонт або заміна шарніра може бути дорогим, особливо в залежності від типу автомобіля.
Шарнір рівних кутових швидкостей є критичним компонентом трансмісії, який забезпечує безпеку і комфорт під час руху. Регулярний контроль і своєчасний ремонт допомагають підтримувати автомобіль у відмінному технічному стані.
