Автомобильный генератор

Автомобильный генератор (Alternator) - электрическая машина, приводимая от коленчатого вала и преобразующая механическую энергию в электрический ток, используемый для зарядки аккумуляторной батареи и питания электрооборудования при работающем двигателе.
Существует два типа конструкций автомобильных генераторов - традиционная и компактная.
Все элементы генератора помещены в корпус: ротор, статор, щеточный узел, выпрямительный блок, регулятор напряжения.
Ротор создаёт вращающеееся магнитное поле за счёт того, что на валу ротора находится обмотка возбуждения, помещенная в две полюсные половины.
Статор служит для создания переменного электрического тока, он конструктивно объединяет металлический сердечник, набранный из стальных пластин и обмотки.
Щеточный узел обеспечивает передачу тока возбуждения на контактные кольца, он включает две графитные щетки, прижимающие их пружины и щеткодержатель.

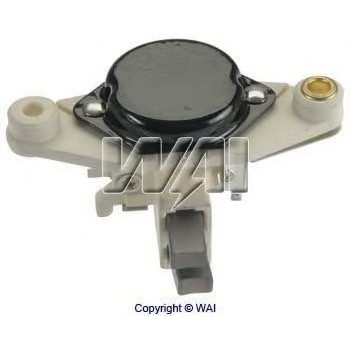

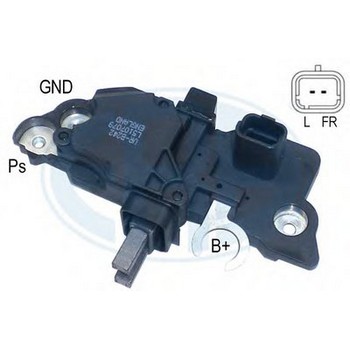

На современных генераторах щеткодержатель объединен с регулятором напряжения в единый неразборный узел.
Выпрямительный блок служит для преобразования синусоидального напряжения, вырабатываемого генератором, в напряжение постоянного тока бортовой сети автомобиля и представляет собой пластины, выполняющие роль теплоотводов, на которых смонтированы диоды.
В корпусе размещается большинство конструктивных элементов генератора - он представляет собой две крышки  переднюю со стороны приводного шкива и заднюю со стороны контактных колец.
Привод генератора осуществляется посредством ременной передачи и обеспечивает вращение ротора со скоростью в 2-3 раза превышающую частоту вращения коленчатого вала.
