Паливний елемент для двигунів Caterpillar і Perkins існує під кількома номерами різних виробників. Розбираємо, чому в картках цих позицій написані різні найменування, що таке сепарація води й за якими ознаками звіряють взаємозамінність.
Ситуація, знайома кожному, хто обслуговує техніку Caterpillar або генератор на двигуні Perkins: у сервісній книжці стоїть один номер, на знятому елементі надрукований інший, а постачальник пропонує третій і запевняє, що це «те саме». Формально він має рацію — усі три номери справді описують один типорозмір паливного елемента. Практично ж різниця між ними буває суттєвою.
Найцікавіше видно вже в самих найменуваннях каталогу. У картці CATERPILLAR 363-5819 записано «фільтр паливний, елемент, водовідділювач», тоді як FLEETGUARD FS20289, PERKINS 4906245 і BALDWIN PF46049 позначені як «фільтр паливний, вставка». Це не помилка каталогізації, а відображення того, як кожен виробник описує функцію своєї деталі.
У цьому матеріалі ми не будемо доводити перевагу оригіналу над аналогом чи навпаки. Замість цього розберемо, як влаштований паливний елемент із функцією сепарації, чому вода в дизпаливі небезпечніша за пил і які чотири параметри треба звірити, перш ніж ставити «аналог за кросом».
363-5819 (CAT), 4906245 (Perkins), FS20289 (Fleetguard), P583997 (Donaldson) і PF46049 (Baldwin) — це крос-номери одного типорозміру паливного елемента. Крос-таблиця показує сумісність за посадковими розмірами, але не гарантує ідентичність фільтрувального матеріалу та наявність водовідділення. Застосовність на конкретному двигуні необхідно перевірити за каталогом виробника техніки.
Елемент чи накручуваний фільтр: у чому різниця
Паливна фільтрація в техніці реалізується двома різними способами, і плутанина між ними — одна з найчастіших причин помилкового замовлення.
Накручуваний фільтр (spin-on) — це закрита сталева банка з різьбою. Шторка, клапани й ущільнення зібрані всередині, а під час обслуговування деталь замінюється цілком. Такий фільтр можна впізнати за різьбовою плитою й характерним циліндричним корпусом.
Елемент (cartridge, вставка) — це лише фільтрувальна частина без власного корпусу. Він встановлюється всередину стаціонарної голови фільтра, яка залишається на двигуні. Саме до цієї категорії належать усі позиції, про які йдеться в матеріалі. Разом з елементом зазвичай постачається комплект ущільнювальних кілець — і саме вони найчастіше стають причиною підсмоктування повітря, якщо їх не замінити.
Практичний наслідок простий: замовляючи «фільтр 363-5819», ви отримуєте вставку, а не готовий фільтр у зборі. Якщо на вашій машині стоїть накручуваний фільтр, цей номер вам не підійде, навіть якщо двигун той самий — на різних модифікаціях застосовуються різні конструкції голови фільтра.
Чому вода в дизпаливі небезпечніша за пил
Механічні частинки затримуються шторкою — це зрозуміла й видима робота фільтра. З водою складніше: вона проходить крізь звичайний фільтрувальний папір разом із паливом, бо є рідиною. Саме тому в картці CATERPILLAR 363-5819 окремо зазначено функцію водовідділення.
Вода потрапляє в бак кількома шляхами: конденсат на стінках при перепадах температури, залишки в польових ємностях, вологе паливо з пересувного заправника. У сучасній паливній апаратурі саме паливо виконує роль мастила для плунжерних пар і розпилювачів. Вода цієї функції не виконує — і в зоні контакту виникає сухе тертя.
Схема умовна. Конструкція водовідділення відрізняється в різних виконаннях; наявність відстійника й зливного крана визначається головою фільтра, встановленою на двигуні.
Принцип називається коалесценцією. Гідрофобний шар не пропускає воду крізь себе, тому дрібні краплі затримуються на поверхні волокон, зливаються між собою й ростуть. Коли крапля стає достатньо великою, сила тяжіння перемагає потік — і вона осідає у відстійнику, звідки її зливають під час обслуговування.
Звідси випливає важлива річ, про яку часто забувають: сепаратор працює тільки тоді, коли відстійник періодично зливають. Заповнений водою відстійник перестає утримувати нову воду, і вона починає йти далі по контуру разом із паливом.
У мережі для цього типорозміру часто вказують конкретні значення ефективності в мікронах. У специфікаціях позицій, представлених у каталозі TESMA, таких даних немає, а різні виробники вимірюють ефективність за різними методиками. Наводити цифру без посилання на офіційний документ виробника було б некоректно — актуальні значення слід брати з каталогу відповідного бренда.
Крос-номери одного типорозміру
Нижче — позиції, які присутні в каталозі TESMA. Дані про виробника й країну виробництва наведені так, як вони зазначені в картках товару.
| Номер | Бренд | Найменування в картці | Made in |
|---|---|---|---|
| 363-5819 | CATERPILLAR | Фільтр паливний, елемент, водовідділювач | USA |
| 4906245 | PERKINS | Фільтр паливний, вставка | UK |
| FS20289 | FLEETGUARD | Фільтр паливний, вставка | USA |
| PF46049 | BALDWIN FILTERS | Фільтр паливний, вставка | USA |
| P583997 | DONALDSON | Позиція каталогу без розширеної специфікації | — |
Зверніть увагу на нюанс, який легко пропустити: у Caterpillar функція водовідділення зафіксована в самому найменуванні, а в решти позицій вона в картці не вказана. Це не означає, що аналоги її не мають — це означає, що за наявними в каталозі даними цього не видно. Якщо ваша машина працює на паливі з польових ємностей, наявність сепарації варто уточнити окремо.
Позиції в асортименті TESMA

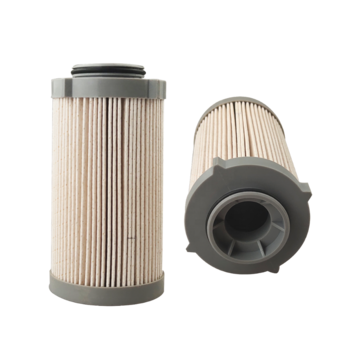

CATERPILLAR 363-5819 Паливний елемент із функцією відділення води. У специфікації зазначено виробництво США. Картка товару
PERKINS 4906245 Паливна вставка під номером Perkins. У специфікації зазначено виробництво Великої Британії. Картка товару

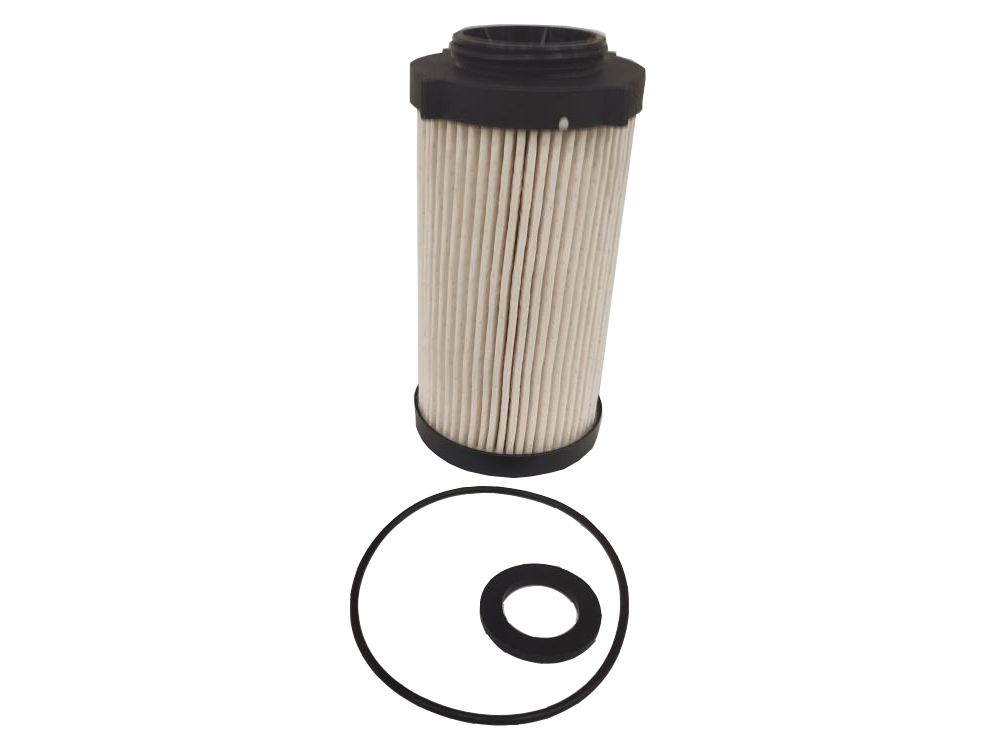

FLEETGUARD FS20289 Паливна вставка Fleetguard. У специфікації зазначено виробництво США. Картка товару

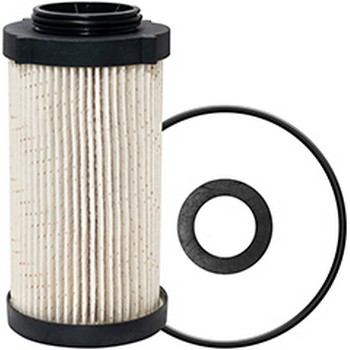

BALDWIN FILTERS PF46049 Паливна вставка Baldwin. У специфікації зазначено виробництво США. Картка товаруНаведені позиції представлені в асортименті TESMA як приклади виконань цього типорозміру. Це не рекомендація до застосування на конкретній машині: перед замовленням рекомендуємо перевірити артикул за документацією до вашої техніки.
Що звірити перед замовленням
- Тип деталі. Переконайтеся, що на двигуні стоїть саме змінний елемент у стаціонарній голові, а не накручуваний фільтр. Це видно з першого погляду: у голови фільтра є кришка, яка відкручується окремо.
- Зовнішній діаметр і висота елемента. Заміряйте старий елемент. Різниця в кілька міліметрів по висоті означає, що кришка не затиснеться або елемент не сяде в посадкове гніздо.
- Тип і кількість ущільнювальних кілець. У комплекті з елементом зазвичай ідуть нові кільця. Порахуйте кільця на знятому елементі й переконайтеся, що в новому комплекті їх стільки ж.
- Наявність водовідділення. Якщо на вашій голові фільтра є відстійник із краном або датчиком води, елемент має бути передбачений для роботи в цій схемі.
- Номер двигуна, а не моделі машини. Одна модель навантажувача може комплектуватися різними двигунами, і паливні елементи в них відрізняються.
Сфотографуйте табличку двигуна та знятий елемент разом із комплектом кілець. Фахівці TESMA допоможуть перевірити застосовність за цими даними — це надійніше, ніж пошук за назвою моделі техніки.
Де цей елемент стоїть у паливному тракті
Паливна система дизеля влаштована як послідовність ступенів очищення, і кожен наступний тонший за попередній. Елемент типу 363-5819 працює на ділянці між баком і паливним насосом високого тиску — тобто останнім перед найдорожчими вузлами.
Схема показує типову послідовність. Конкретна конфігурація тракту, кількість ступенів і місце сепаратора залежать від моделі двигуна.
Логіка розташування зрозуміла: усе, що не затримав цей елемент, потрапляє прямо в плунжерні пари насоса й розпилювачі форсунок. Зазори там вимірюються мікрометрами, а тиск у сучасних системах — сотнями атмосфер. Тому вимоги до останнього ступеня очищення принципово вищі, ніж до фільтра грубої очистки біля бака.
Ознаки, які можуть вказувати на забруднений паливний фільтр
Наведені симптоми не є діагнозом. Кожен із них має кілька можливих причин, і забруднений елемент — лише одна з них.
Втрата потужності під навантаженням
Двигун нормально працює на холостих обертах, але не тягне під навантаженням. Може свідчити про недостатню пропускну здатність забрудненого елемента, підсмоктування повітря або знос паливної апаратури.
Ризик: робота ТНВД із недостатньою подачеюУскладнений запуск після стоянки
Двигун схоплюється не з першої спроби, особливо після тривалої перерви. Може свідчити про негерметичність контуру, зношений зворотний клапан або повітря в системі після неправильної заміни елемента.
Ризик: підвищене навантаження на стартер і АКБНестабільні оберти холостого ходу
Оберти плавають без зовнішньої причини. Може свідчити про нерівномірну подачу палива, потрапляння повітря або води в контур.
Ризик: нерівномірне навантаження на форсункиПомилка або попередження щодо води в паливі
Спрацював датчик у відстійнику або з'явилося повідомлення на дисплеї. Це прямий сигнал, а не побічна ознака: відстійник потребує зливу.
Ризик: вода доходить до паливної апаратуриКаламутне паливо чи вода під час зливу відстійника
Під час планового зливу виходить помітна кількість води або емульсії. Може свідчити про якість палива, конденсат у баку або тривалу перерву в обслуговуванні.
Ризик: корозія паливної апаратуриДвигун глухне під навантаженням і запускається знову
Генератор або машина зупиняється в піковий момент, а потім заводиться. Може свідчити про те, що забруднений елемент пропускає паливо лише при невеликій витраті.
Ризик: аварійна зупинка в критичний моментЧесне порівняння: оригінал і брендований аналог
Вибір між номером виробника техніки та номером спеціалізованого фільтрувального бренда — питання не престижу, а доступних даних і умов експлуатації.
| Критерій | Номер виробника техніки (CAT, Perkins) | Номер фільтрувального бренда (Fleetguard, Donaldson, Baldwin) |
|---|---|---|
| Джерело застосовності | Сервісна документація до машини | Каталог крос-референсів бренда |
| Опис функції в картці | У CAT 363-5819 водовідділення зазначене прямо | Позначені як паливні вставки без деталізації |
| Ціновий сегмент | Зазвичай вищий | Ширший діапазон залежно від бренда |
| Спеціалізація виробника | Техніка та двигуни | Системи фільтрації для дизельних двигунів |
| Гарантійні питання | Може мати значення для техніки на гарантії | Умови слід узгоджувати із сервісом, що обслуговує машину |
| Що перевіряти в обох випадках | Тип деталі, розміри, комплект кілець і наявність водовідділення | |
Ми не стверджуємо, що якийсь із варіантів служить довше. Ресурс паливного елемента визначається насамперед якістю палива й режимом роботи, а не написом на упаковці. Якщо машина перебуває на гарантії, питання застосування неоригінальних фільтрів варто узгодити із сервісом, який її обслуговує.
Поради фахівця
Сепаратор утримує воду лише доти, доки в нього є куди її збирати. На техніці, що заправляється з польових ємностей, злив робиться значно частіше за планову заміну елемента.
Разом з елементом постачається набір ущільнень. Залишене старе кільце — найпоширеніша причина підсмоктування повітря після ТО. Повітря в контурі проявляється тими самими симптомами, що й забитий фільтр.
Паливо, залите вручну, потрапляє в чисту зону вже з тим брудом, який мало затримати. Для видалення повітря використовуйте ручну підкачку, передбачену конструкцією.
Рівномірне потемніння шторки — нормальний робочий стан. Локальні чорні плями, слиз або наліт можуть вказувати на мікробіологічне забруднення палива в баку, і тоді заміна лише елемента проблему не вирішить.
Резервна електростанція вмикається тоді, коли часу на пошук запчастин уже немає. Комплект фільтрів у шафі поруч з агрегатом — стандартна практика експлуатації.
Маркер на корпусі або наліпка з датою рятують, коли машину обслуговують різні люди. Це дешевше за будь-яку систему обліку й працює завжди.
Дизпаливо, яке довго стоїть у резервуарі, накопичує конденсат і продукти окиснення. Жоден фільтр не компенсує систематично поганого палива — він лише відсуває момент, коли проблема стане помітною.
Типові помилки
Дія: фільтр шукають за написом на кабіні навантажувача.
Наслідок: одна модель може комплектуватися різними двигунами з різними елементами.
Рішення: підбирати за табличкою двигуна й фактичними розмірами елемента.
Дія: ставлять новий елемент, а воду з відстійника не зливають.
Наслідок: накопичена вода одразу починає підійматися до нової шторки.
Рішення: злив відстійника — обов'язковий крок процедури заміни.
Дія: попередження скидають, щоб не заважало.
Наслідок: вода доходить до плунжерних пар і розпилювачів.
Рішення: сприймати цей сигнал як прямий, а не як побічний.
Дія: беруть елемент подібної форми з полиці.
Наслідок: невідповідна висота або інша схема ущільнень, підсмоктування повітря.
Рішення: звіряти розміри й комплект кілець за карткою товару.
Дія: заміну відкладають за зовнішнім виглядом шторки.
Наслідок: насичення водою й дрібними частинками не має видимих ознак.
Рішення: дотримуватися регламенту виробника двигуна для вашого режиму роботи.
Міфи і правда
Якщо номер є в крос-таблиці, деталь підходить гарантовано.
Крос-таблиця показує збіг за посадковими розмірами. Вона не гарантує однакового фільтрувального матеріалу, ідентичної схеми ущільнень чи наявності водовідділення. Це орієнтир для пошуку, а не остаточне підтвердження застосовності.
Вода в паливі просто випарується під час роботи двигуна.
До камери згоряння вода доходить уже через плунжерні пари й розпилювачі, де паливо виконує роль мастила. Пошкодження відбувається саме там, а не в циліндрі. Крім того, вода сприяє корозії й розвитку мікроорганізмів у баку.
Оригінальний номер завжди означає кращий фільтрувальний матеріал.
Виробники техніки зазвичай не виготовляють фільтри самостійно, а замовляють їх у спеціалізованих компаній. Різниця між номерами частіше полягає в упаковці, каналі постачання та гарантійних умовах, ніж у самій шторці.
Для резервного генератора фільтр можна не міняти, поки він не напрацював годин.
Паливо старіє й у баку агрегата, що стоїть. Конденсат накопичується від перепадів температури незалежно від напрацювання. Тому виробники двигунів зазвичай задають і мотогодинний, і календарний ліміт.
Позначення FS у номенклатурі Fleetguard розшифровується як Fuel/Water Separator — тобто функція водовідділення закладена вже в самому префіксі артикула. Схожа логіка є й в інших брендів: літери на початку номера часто кодують тип фільтра, і навчившись їх читати, можна відсіяти явно невідповідні позиції ще до звіряння розмірів.
Часті запитання
363-5819 і 3635819 — це різні номери?
Ні, це один і той самий артикул, записаний із дефісом і без нього. Caterpillar традиційно використовує формат із дефісом після третьої цифри, а в багатьох каталогах та базах даних дефіс прибирають для зручності пошуку. У картці TESMA номер виробника вказано як 3635819, а в полі артикула — 363-5819. Під час пошуку варто пробувати обидва варіанти написання.
Чи можна поставити FS20289 замість оригінального 363-5819?
Ці номери фігурують як крос-аналоги одного типорозміру, і за посадковими розмірами вони заявлені як взаємозамінні. Перед заміною варто звірити висоту й діаметр елемента, а також комплект ущільнювальних кілець. Якщо ваша голова фільтра обладнана відстійником і датчиком води, окремо уточніть, чи передбачене водовідділення в конкретному виконанні. Для техніки на гарантії рішення слід узгодити із сервісом, який її обслуговує.
Що означає «елемент» у назві товару?
Це змінна фільтрувальна вставка без власного корпусу. Вона встановлюється всередину голови фільтра, закріпленої на двигуні, і накривається кришкою. На відміну від накручуваного фільтра, тут замінюється лише фільтрувальна частина разом з ущільнювальними кільцями, а металевий корпус залишається на машині й служить весь термін експлуатації.
Як часто зливати воду з відстійника?
Конкретну періодичність задає виробник двигуна, і вона залежить від умов роботи. Загальний принцип: чим гірші умови заправки й чим більші перепади температур, тим частіше. На техніці, яка заправляється з польових ємностей або довго стоїть із неповним баком, злив часто роблять під час кожного щозмінного огляду. Якщо в системі є датчик води, орієнтуйтеся також на його спрацювання.
Чому після заміни фільтра двигун погано заводиться?
Найімовірніша причина — повітря в паливному контурі. Воно потрапляє туди під час відкриття корпусу й має бути видалене ручною підкачкою відповідно до процедури, передбаченої конструкцією. Друга поширена причина — залишене старе ущільнювальне кільце або неповний комплект нових кілець, через що з'являється підсмоктування. Перевірте обидва пункти, перш ніж шукати несправність в іншому місці.
Чи підходить цей елемент до двигунів Perkins у генераторах?
Номер 4906245 належить каталогу Perkins, і двигуни цього виробника широко застосовуються в генераторних установках. Водночас конкретна застосовність визначається серією та модифікацією двигуна, а не самим фактом того, що агрегат є генератором. Найточніший шлях — узяти номер із таблички двигуна й перевірити його за каталогом Perkins або звернутися до фахівців TESMA з фотографією таблички.
Чи можна промити й повторно використати паливний елемент?
Ні. Шторка розрахована на один робочий цикл, а промивання розчинниками руйнує просочення й гідрофобний шар, який відповідає за відділення води. Навіть якщо після промивання елемент виглядає чистим, його здатність утримувати дрібні частинки та воду вже втрачена. З урахуванням вартості паливної апаратури така економія не має практичного сенсу.
Що робити, якщо на знятому елементі є слиз або темний наліт?
Це може вказувати на мікробіологічне забруднення палива — колонії мікроорганізмів розвиваються на межі води й палива в баку. У такому разі заміна лише елемента дасть короткочасний ефект: новий фільтр забʼється так само швидко. Потрібно перевірити й обслужити сам бак, а також усунути джерело потрапляння води. Це окрема процедура, яку варто узгодити із сервісом.
Висновок
За номерами 363-5819, 4906245, FS20289, PF46049 і P583997 стоїть один типорозмір паливного елемента для двигунів Caterpillar і Perkins. Крос-таблиця допомагає знайти доступну позицію, але не заміняє перевірку: тип деталі, розміри, комплект кілець і наявність водовідділення потрібно звіряти в кожному випадку. І пам'ятайте, що сепаратор захищає паливну апаратуру лише тоді, коли відстійник регулярно зливають — сам по собі новий елемент цього не забезпечує.
Надішліть фото таблички двигуна та знятого елемента — фахівці TESMA допоможуть перевірити застосовність і підкажуть, які позиції цього типорозміру доступні до замовлення.
