Коли диск зчеплення не продається окремо, залишається відновлення. Розбираємо, як влаштований диск, що означають цифри в номері фрикційної накладки, навіщо заклепці два діаметри й у яких випадках переклепування робити не варто.

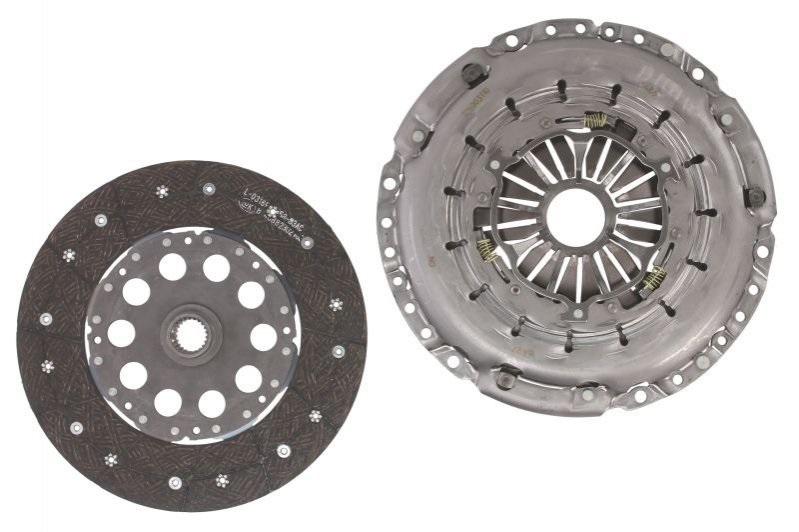

Ситуація типова не лише для KIA Sorento. Виробники комплектів зчеплення давно продають вузол цілком: кошик, диск, іноді вижимний підшипник в одній коробці. Логіка зрозуміла з точки зору сервісу, але вона погано працює тоді, коли зношена лише одна деталь із трьох — і саме та, яка зношується першою.
Фрикційні накладки — витратний елемент за визначенням. Вони стираються так само, як гальмівні колодки, і так само підлягають заміні. Металева основа диска, маточина зі шліцами та демпферні пружини при цьому можуть залишатися в робочому стані, бо працюють у зовсім іншому режимі навантаження.
Переклепування — це заміна саме накладок із подальшим контролем геометрії. Технологія не нова й не екзотична: у вантажній та сільськогосподарській техніці вона десятиліттями є штатною сервісною операцією. Питання лише в тому, коли вона доречна, а коли — марна трата часу.
Рішення про переклепування приймається тільки після дефектування знятого вузла. Накладка підбирається за трьома розмірами, які зазвичай закодовані в самому артикулі, а заклепка — за трьома власними. Ми не наводимо порівняння вартості: вона залежить від конструкції диска, стану вузла та обраних матеріалів, і будь-яка узагальнена цифра тут буде некоректною.
Як влаштований диск зчеплення
Диск виглядає простою деталлю, але виконує щонайменше чотири різні функції одночасно. Розуміння цього пояснює, чому одні його елементи зношуються швидко, а інші можуть служити весь термін експлуатації автомобіля.
Схема умовна. Кількість заклепок, пружин і геометрія маточини залежать від конкретної конструкції диска.
- Маточина зі шліцами передає крутний момент на первинний вал коробки. Зношується повільно, але при пошкодженні шліців диск ремонту не підлягає.
- Демпферні пружини гасять крутильні коливання від двигуна. Саме вони роблять рушання плавним, а їхнє просідання чути як брязкіт на холостих обертах.
- Несуча пластина — металева основа, до якої кріпляться накладки. Її геометрія визначає, чи буде диск працювати без биття.
- Фрикційні накладки — робоча поверхня, яка зношується. Це витратний елемент, і саме він замінюється під час переклепування.
- Заклепки утримують накладки на пластині. Їхні головки мають бути втоплені нижче робочої поверхні — інакше вони почнуть різати маховик.
Три числа, які визначають накладку
Найкорисніша практична річ, яку варто знати: у більшості каталогів розміри фрикційної накладки закодовані просто в артикулі. Це помітно на реальних позиціях каталогу.
| Артикул | Розшифровка | Розмір у картці | Made in |
|---|---|---|---|
| B-4088.200.130.35U | D 200 мм, d 130 мм, t 3,5 мм | 200×130×3,5 | Germany |
| GRT-6105.215.150.35U | D 215 мм, d 150 мм, t 3,5 мм | 215×150×3,5 | China |
Логіка проста: перша група цифр — зовнішній діаметр, друга — внутрішній, третя — товщина в десятих частках міліметра. Знаючи це, можна відсіяти явно невідповідні позиції ще до того, як відкривати картку товару.
Крім розмірів, у специфікаціях зазначені тип і склад матеріалу. Для наведених позицій це «органіка, скловолокно, латунь» та тип «еліпсонавита, безасбестова, несвердлена». Останнє слово має практичне значення: несвердлена накладка постачається без отворів під заклепки, і отвори свердляться під конкретний диск під час ремонту.
Заклепка: маленька деталь із трьома розмірами
Заклепка здається дрібницею на тлі всього вузла, але саме вона визначає, чи не пошкодить відновлений диск маховик. У фрикційних вузлах застосовують трубчасті заклепки — порожнисті всередині, щоб їх можна було розвальцювати без деформації накладки.
Схема умовна. Глибина втоплення й діаметр отвору задаються конструкцією диска та товщиною обраної накладки.
Приклад із каталогу пояснює логіку нумерації краще за будь-який опис: позиція GRT46 має найменування «Заклепка. Rivet (4×6×7.5)», а в специфікації вказано діаметр d1 4 мм, довжину L 6 мм і діаметр головки d2 7,5 мм. Матеріал — сталь, тип — трубчаста.
Практичний висновок: заклепка підбирається не «на око за схожістю», а під товщину конкретної накладки й діаметр отвору в несучій пластині. Занадто довга заклепка не розвальцюється щільно, занадто коротка — не сформує надійного з'єднання.
Матеріали, представлені в каталозі
LUK B-4088.200.130.35U Накладка 200×130×3,5 мм. Матеріал: органіка, скловолокно, латунь. Тип: еліпсонавита, безасбестова, несвердлена. Made in Germany. Картка товару
GRTECH GRT-6105.215.150.35U Накладка 215×150×3,5 мм. Матеріал: органіка, скловолокно, латунь. Тип: еліпсонавита, безасбестова, несвердлена. Made in China. Картка товару
GRTECH GRT46 Наведені позиції — приклади з каталогу накладок і каталогу заклепок. Підбір під конкретний диск виконується за фактичними розмірами знятої деталі.
Коли переклепування недоцільне
Це найважливіший розділ матеріалу. Відновлення має сенс тільки тоді, коли зношений саме фрикційний шар, а решта вузла жива. Наведені ознаки — підстава відмовитися від ремонту диска на користь заміни.
Пошкоджені шліци маточини
Люфт диска на первинному валу, зім'яті або зрізані шліци. Маточина не відновлюється, і будь-які нові накладки не змінять цього.
Рішення: заміна дискаПросілі або зруйновані демпферні пружини
Пружини мають вільний хід у гніздах, помітні тріщини чи випадіння. Демпфер визначає плавність рушання й гасить коливання від двигуна.
Рішення: заміна дискаСліди перегріву на металі
Кольори мінливості, синюваті або солом'яні плями на несучій пластині. Може свідчити про те, що метал втратив вихідні властивості.
Рішення: заміна дискаДеформація або биття пластини
Диск має видиме викривлення чи перевищує допустиме биття при перевірці. Накладки на кривій основі зношуватимуться нерівномірно з першого дня.
Рішення: заміна дискаКритичний знос кошика зчеплення
Робоча поверхня натискного диска має борозни, тріщини або нерівномірний знос пелюсток діафрагми. Новий фрикційний шар працюватиме проти зношеної відповідної поверхні.
Рішення: обслуговування кошика окремоЗадири на маховику
Робоча поверхня маховика має борозни, часто саме від заклепок попереднього диска. Може свідчити про те, що накладки експлуатувалися до металу.
Рішення: проточка або заміна маховикаЗвідси випливає головне правило: рішення приймається після дефектування знятого вузла, а не за телефоном і не за фотографією. Диск, який виглядає нормально в зборі, може мати биття, помітне лише на стенді.

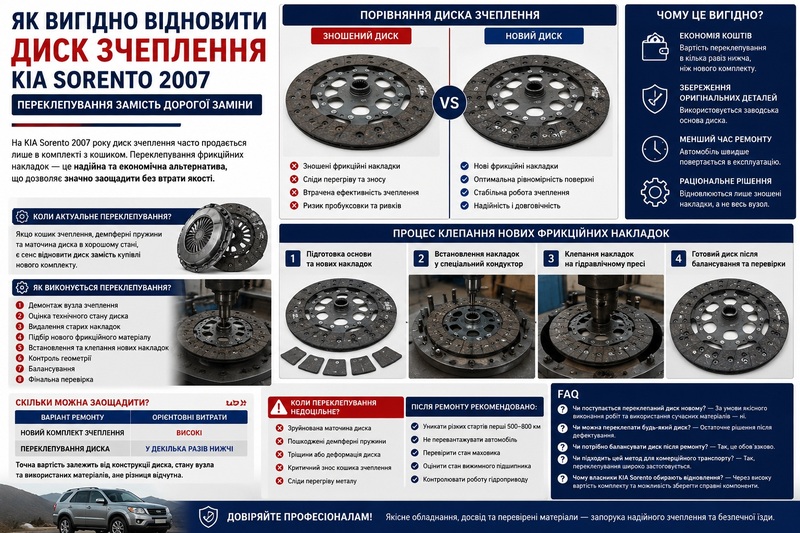

Як виконується операція
- Демонтаж і дефектування. Оцінюється стан маточини, пружин, пластини, а також кошика й маховика. На цьому кроці приймається рішення, чи взагалі має сенс ремонт.
- Зняття старих накладок. Заклепки висвердлюються або зрізаються так, щоб не пошкодити отвори в несучій пластині.
- Підбір матеріалу. Накладка обирається за трьома розмірами знятої деталі, заклепка — під товщину накладки й діаметр отвору.
- Свердління отворів. Для несвердлених накладок отвори виконуються за розміткою конкретного диска.
- Клепання. Заклепки розвальцьовуються так, щоб головки були втоплені нижче робочої поверхні.
- Контроль геометрії. Перевіряється биття диска — саме цей крок відрізняє ремонт від кустарного відновлення.
- Балансування. Обертові деталі трансмісії потребують балансування після втручання в їхню конструкцію.
Диск обертається разом із двигуном і працює між двома притиснутими поверхнями. Навіть невелике биття означає нерівномірний контакт, локальний перегрів фрикційного шару й вібрацію при рушанні. Візуально таку проблему не видно — вона виявляється лише вимірюванням.
Поради фахівця
Один автомобіль за роки експлуатації міг отримати диск від іншої модифікації. Штангенциркуль дає відповідь швидше, ніж пошук за VIN.
Маховик, кошик і вижимний підшипник працюють у парі з диском. Заміна лише накладок при зношеному кошику дає короткочасний результат і повторний демонтаж коробки.
Кількість точок кріплення задана конструкцією диска. Зменшення їхньої кількості змінює розподіл навантаження на накладці й прискорює її руйнування по краях.
Заклепка підбирається під товщину накладки. Купівля цих позицій окремо й у різний час майже гарантує невідповідність довжини.
Перші сотні кілометрів після ремонту варто уникати різких стартів і буксирування. Нова фрикційна поверхня має рівномірно прилягти до маховика й кошика.
Гідравлічний або тросовий привід із неповним ходом призводить до постійного пробуксовування. Новий фрикційний шар у такому режимі згорить швидко.
Типові помилки
Дія: накладки замовляють одразу, ще до розбирання вузла.
Наслідок: виявлені пошкодження маточини чи пружин роблять ремонт неможливим.
Рішення: спочатку дефектування, потім замовлення матеріалів.
Дія: заклепки розвальцьовують урівень із поверхнею або вище.
Наслідок: метал заклепки починає різати маховик і кошик.
Рішення: контролювати глибину втоплення після клепання.
Дія: диск збирають і ставлять без вимірювання геометрії.
Наслідок: вібрація при рушанні та нерівномірний знос нових накладок.
Рішення: перевірка биття як обов'язковий етап.
Дія: відновлений диск ставлять на маховик із задирами.
Наслідок: нерівномірний контакт і прискорений знос нового фрикційного шару.
Рішення: оцінити маховик, поки коробка знята.
Дія: звіряють одне число з трьох.
Наслідок: невідповідний внутрішній діаметр не сяде на пластину, інша товщина змінить хід вижиму.
Рішення: звіряти всі три розміри.
Міфи і правда
Переклепаний диск завжди гірший за новий.
Якість результату визначається станом основи, класом фрикційного матеріалу та дотриманням технології клепання й контролю геометрії. Диск із живою маточиною та справним демпфером після коректного відновлення виконує ту саму функцію. Категоричне узагальнення тут не працює в жодну зі сторін.
Переклепати можна будь-який диск.
Пошкоджені шліци, зруйновані пружини, деформація пластини або сліди перегріву роблять ремонт недоцільним. Рішення завжди приймається після дефектування знятої деталі.
Товщу накладку ставити краще — вона довше служитиме.
Товщина входить у розрахунок вузла: від неї залежить робочий хід вижиму й зусилля притискання. Довільна зміна товщини змінює характеристику зчеплення й може призвести до неповного вимкнення.
Якщо зчеплення пробуксовує, достатньо замінити накладки.
Пробуксовування може бути наслідком зношеного кошика, неправильно відрегульованого приводу, потрапляння оливи на фрикційну поверхню через сальник або просто перевантаження. Заміна накладок без усунення причини повторить ситуацію.
Слово «безасбестова» в описі накладки — це не маркетинг, а вказівка на технологічне покоління матеріалу. Азбестові фрикційні матеріали десятиліттями були стандартом завдяки термостійкості, доки не з'ясувалося, що пил від них небезпечний для здоров'я. Сучасні композиції на основі органічних волокон, скловолокна й латунних ниток розроблялися саме як заміна — і саме тому в специфікаціях досі окремо підкреслюють відсутність азбесту.
Часті запитання
Чому диск зчеплення часто не продається окремо?
Багато виробників комплектують зчеплення як єдиний ремонтний набір: кошик, диск, іноді вижимний підшипник. Логіка полягає в тому, що ці деталі працюють у парі й зношуються разом. На практиці ж накладки диска зношуються швидше за решту вузла, тому й виникає ситуація, коли доводиться купувати комплект заради однієї деталі. Це стосується не лише KIA — з тим самим стикаються власники автомобілів багатьох марок.
Як зрозуміти, які накладки потрібні саме моєму диску?
Потрібні три розміри знятої накладки: зовнішній діаметр, внутрішній діаметр і товщина. Виміряти їх можна штангенциркулем. У багатьох каталогах ці три числа закодовані просто в артикулі — наприклад, у позиції з індексом 200.130.35 це накладка 200×130×3,5 мм. Додатково варто порахувати кількість отворів під заклепки й заміряти їхній діаметр.
Що означає «несвердлена» накладка?
Це накладка, яка постачається без готових отворів під заклепки. Отвори свердляться під час ремонту за розміткою конкретного диска. Такий підхід дозволяє одній позиції підходити до дисків із різним розташуванням і кількістю точок кріплення, але вимагає точності на етапі свердління: зміщені отвори призведуть до нерівномірного притискання накладки.
Чи обов'язково балансувати диск після переклепування?
Так. Диск — обертова деталь, жорстко пов'язана з колінчастим валом і первинним валом коробки. Будь-яке втручання в його конструкцію змінює розподіл маси. Незбалансований диск дає вібрацію, яка передається на підшипники коробки й на вузли кріплення. Разом із балансуванням виконується контроль биття — обидві процедури входять до нормальної технології ремонту.
Чи можна поставити накладку іншої товщини?
Ні, якщо тільки це не передбачено конструкцією. Товщина накладки входить у розрахунок робочого ходу вижиму й зусилля притискання діафрагменної пружини. Товща накладка зменшує вільний хід і може призвести до неповного вимкнення зчеплення, тонша — до недостатнього притискання й пробуксовування. Товщина підбирається такою ж, як у знятої деталі.
Скільки коштує переклепування порівняно з новим комплектом?
Однозначної відповіді немає: вартість залежить від конструкції диска, кількості накладок і заклепок, обраного матеріалу та стану решти вузла. Крім того, якщо під час дефектування виявиться потреба обслуговувати кошик або маховик, розрахунок зміниться. Коректний спосіб — отримати оцінку після огляду знятого вузла, а не орієнтуватися на узагальнені цифри.
Чи підходить ця технологія для комерційного транспорту й спецтехніки?
Так, і саме там вона застосовується найдавніше. У вантажній, сільськогосподарській і будівельній техніці диски зчеплення часто мають більший діаметр і дорожчі оригінальні комплекти, тому відновлення фрикційного шару є звичайною сервісною практикою. Каталог накладок і заклепок охоплює широкий діапазон розмірів саме через це.
Що робити, якщо на фрикційній поверхні є сліди оливи?
Замаслена накладка не відновлюється промиванням — олива проникає в структуру матеріалу. Але важливіше інше: потрібно знайти джерело. Найчастіше це задній сальник колінчастого вала або сальник первинного вала коробки. Якщо замінити накладки, не усунувши течу, нова фрикційна поверхня замаслиться так само швидко.
Висновок
Переклепування має сенс тоді, коли зношений саме фрикційний шар, а маточина, демпфер і несуча пластина залишаються справними. Це рішення приймається після дефектування, а не заздалегідь. Технічна частина зводиться до трьох розмірів накладки, трьох розмірів заклепки й двох обов'язкових контрольних операцій — перевірки биття та балансування. Якщо хоча б один із цих пунктів пропустити, економія перетворюється на повторний демонтаж коробки.
