Кільця
Поршневі кільця (Piston Rings) - незамкнуті металеві кільця, посаджені в канавках на зовнішніх поверхнях поршнів у поршневих двигунах.
Поршневі кільця виконують три основні функції:
- герметизацію камери згоряння - компресійні кільця;
- відведення тепла від поршня через стінку циліндра;
- зменшення витрати моторного масла - маслосьємні кільця.
Компресійні кільця виконують основну роль герметизації камери згоряння.
Компресійне кільце зазвичай виготовляється з міцного еластичного чавуну з антифрикційним напиленням.
Пружне поршневе кільце виготовляється над вигляді правильної кола, а вигляді дуги змінного радіуса, більшого, ніж діаметр циліндра і має у вільному стані досить більший зазор між кінцями кільця.
При встановленні в циліндр кільце стискається і зазор замку кільця стає 0,15 - 0,5 мм.
На поршень зазвичай встановлюють трохи більше трьох компресійних кілець - ступінь компресії збільшується незначно, а втрати тертя значно зростають.
Два компресійні кільця розгортають розрізами на 180 градусів відносно один одного, три - зазвичай на дизельних двигунах - на 120 градусів для утворення лабіринту, що є перешкодою для робочих газів камери згоряння.
Форма другого компресійного кільця відрізняється від форми першого компресійного кільця.
Іноді через своєрідну форму зовнішньої поверхні друге компресійне кільце називається скребковим.
Це кільце працює не тільки як компресійне, а й бере участь у регулюванні кількості олви на стінках циліндрів, тобто частково виконує завдання оливного кільця.
Нижнє кільце називається маслознімним і призначене для зняття зайвої моторної оливи, яка змащує поверхню циліндра, поршня та кільця ущільнювачів.
Оливне кільце своїми кромками збирає зайву оливу зі стінок циліндра і через дренажні отвори в канавці поршня направляє його у внутрішню порожнину поршня, яке надалі потрапляє назад в картер двигуна внутрішнього згоряння.
- Art.: 13011-87704
- Made in: Japan

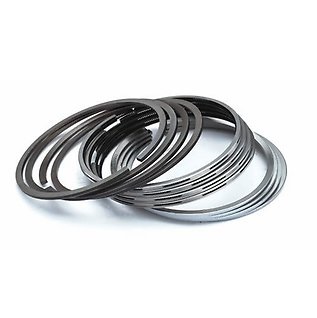

- Art.: 23040-22961
- Made in: Korea

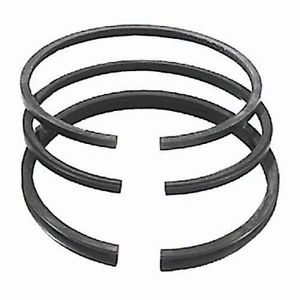

- Art. : 0874160000
- Made in : Germany

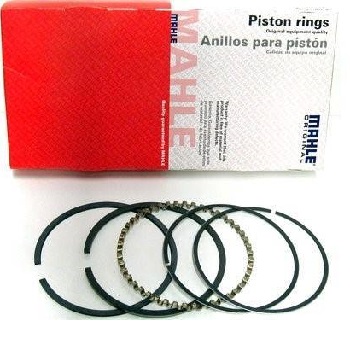

- Art. : 03490N0
- Made in: Germany
- Art.: 0640R1
- Made in: France

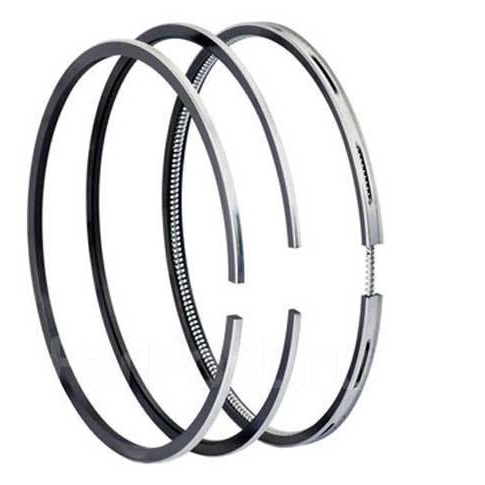

- Art. : 33878STD
- Made in : Japan
- Art. : 800013741000
- Made in : Germany

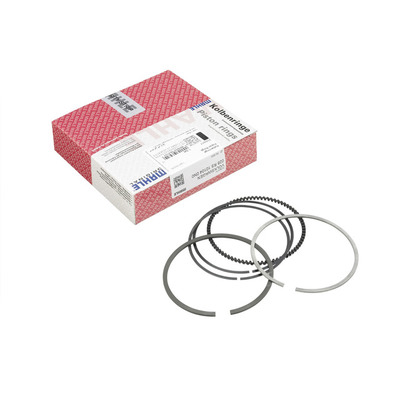

- Art.: 44815N4
- Made in: Germany

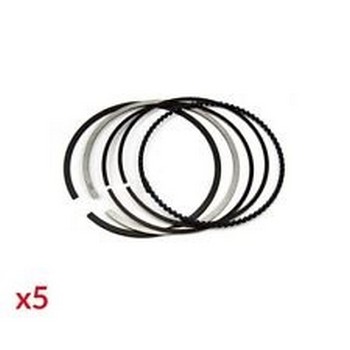

- Art:: 30731513
- Made in: Germany

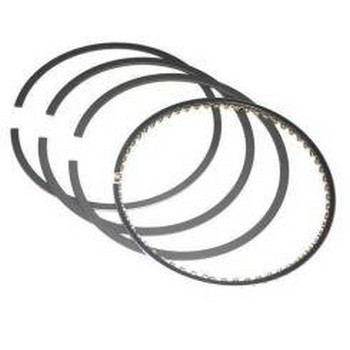

- Art:: 03852N1
- Made in: Germany
- Art.: 23040-42010
- Made in : KOREA

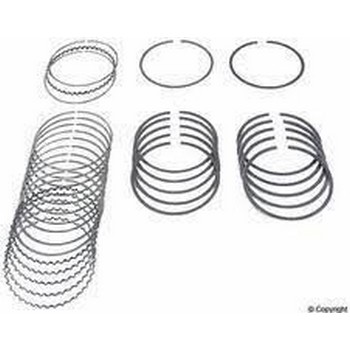

- Art:: 13011-46040
- Made in: Japan
- Art. : 23040-2C450
- Made in: KOREA
- Art:: SWT10223ZZ STD
- Made in: Japan
- Parametr:: Standard

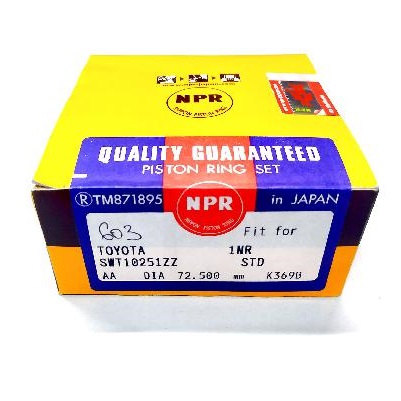

- Art:: SWT10223ZZ 050
- Made in: Japan
- Paarametr:: 050
- Art:: 35867 STD
- Made in: Japan

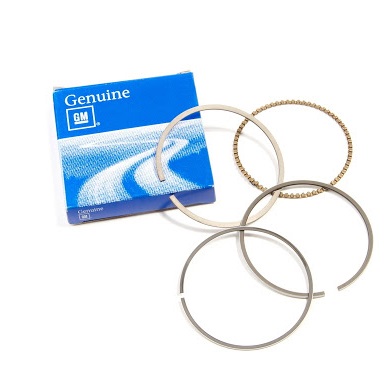

- Art:: 96325192
- Made in: Korea
- Art. : 08-780200-00
- Made in : Germany

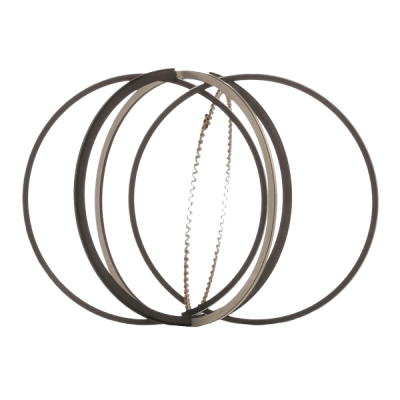

- Art.: 800013642000
- Made in : Germany
- Art. : 44815N0
- Made in : Germany
Поршневі кільця (Piston Rings) - це важливі компоненти двигуна внутрішнього згоряння, які забезпечують герметичність між поршнем і стінками циліндра.
Вони грають ключову роль у забезпеченні ефективної роботи двигуна і підтриманні його тривалої продуктивності.
Основні функції поршневих кілець
-
Герметизація:
- Поршневі кільця забезпечують герметичність між поршнем і стінками циліндра, що запобігає витоку газів, які утворюються під час згоряння пального. Це допомагає утримувати максимальний тиск у камері згоряння і забезпечує ефективне спалювання пального.
-
Регулювання витрати масла:
- Одна з функцій поршневих кілець - це контроль кількості масла, яке потрапляє на стінки циліндра для змащення. Кільця за допомогою спеціальних пазів на поршні і канавок у циліндрі розподіляють масло рівномірно.
-
Теплообмін:
- Поршневі кільця допомагають відводити тепло від поршня до стінок циліндра, що допомагає підтримувати оптимальну робочу температуру двигуна і запобігає перегріву.
Типи поршневих кілець
-
Компресійні кільця:
- Функція: Забезпечують герметичність камери згоряння. Вони розташовані на верхній частині поршня, безпосередньо контактують з газами згоряння.
- Матеріал: Зазвичай виготовляються з металевих сплавів, таких як чавун або сталь, і мають спеціальні покриття для зменшення зносу.
-
Маслозні кільця (скребки):
- Функція: Регулюють кількість масла, що потрапляє на стінки циліндра. Вони розташовані під компресійними кільцями і допомагають видаляти надлишкове масло з циліндра.
- Матеріал: Можуть бути виготовлені з металів або гумових композитів.
Принцип роботи поршневих кілець
-
Компресійний цикл:
- Коли поршень рухається вниз у циліндр, поршневі кільця стискають гази згоряння, що утворюють високий тиск у камері згоряння. Компресійні кільця запобігають витоку газів і забезпечують ефективне згоряння пального.
-
Робочий цикл:
- Під час робочого циклу поршень рухається вгору, тисне на суміш пального і повітря, створюючи високий тиск, який приводить в рух поршень і створює обертальний рух валу. Маслозні кільця видаляють надлишкове масло з стінок циліндра і забезпечують рівномірне змащення.
Вимоги до поршневих кілець
-
Міцність і зносостійкість:
- Поршневі кільця повинні бути виготовлені з високоякісних матеріалів, що забезпечують високу міцність і зносостійкість, щоб витримувати високі температури і тиски в двигуні.
-
Точність виготовлення:
- Точні розміри і форма поршневих кілець є критичними для їхньої ефективності. Неправильно виготовлені або встановлені кільця можуть викликати проблеми з герметичністю і зносом.
-
Сумісність з типом пального:
- Поршневі кільця повинні бути сумісні з типом пального, що використовується в двигуні, оскільки різні види пального можуть мати різний вплив на матеріали.
Проблеми з поршневими кільцями
-
Знос:
- З часом поршневі кільця можуть зношуватися, що може призвести до зниження ефективності двигуна, втрати потужності і збільшення витрат пального.
-
Забруднення:
- Масляні відкладення або сажа можуть накопичуватися на поршневих кільцях, що може призвести до їхньої забрудненості і погіршення їхньої функції.
-
Пошкодження:
- Неправильна установка, перегрів або інші механічні пошкодження можуть викликати проблеми з поршневими кільцями, що призведе до втрати герметичності і ефективності двигуна.
Висновок
Поршневі кільця є критично важливими для роботи двигуна внутрішнього згоряння, забезпечуючи герметичність, регулювання витрати масла і теплообмін. Їх правильне функціонування і своєчасне обслуговування є ключовими для забезпечення ефективної і тривалої роботи двигуна. Важливо забезпечити високоякісні матеріали та точність виготовлення поршневих кілець, щоб уникнути проблем з їхньою функцією і забезпечити максимальну продуктивність двигуна.
